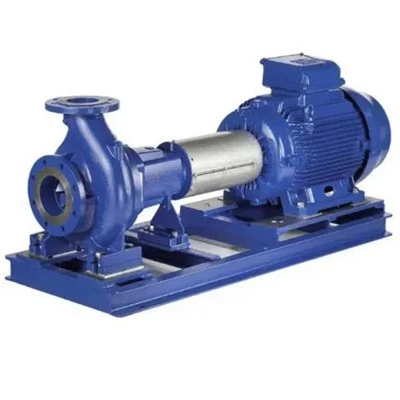

Водоснабдителна помпа от неръждаема стомана
Промишлени водоснабдителни помпи от неръждаема стомана
Проектиран за непрекъснато{0}}работни търговски, общински и OEM флуидни системи
Резюме и оперативни ограничения
Помпи за пренос на флуиди от неръждаема стомана, проектирани за непрекъсната работа в приложения с чиста вода, леки химикали и -повишаващи налягане.
Диапазон на дебита (Q):2 m3/h до 120 m3/h (8,8 до 528 GPM).
Общ динамичен напор (H):10 m до 180 m (33 до 590 ft).
Максимално работно налягане:2,5 MPa (25 бара / 362 psi).
Работна температура на течността:-15 градуса до +120 градуса (5 градуса F до 248 градуса F).
Стандартни металургии:AISI 304 (1.4301), AISI 316L (1.4404), дуплекс 2205 (1.4462).
Съответствие на двигателя:Стандарти IEC 60034 / NEMA MG-1, рейтинг на ефективност IE3/IE4, степен на защита IP55/IP56.
Хидравлична матрица за избор и изтегляне на CAD / BIM
Ръководство за бърз-избор на Duty Point
Съпоставете работните параметри на системата със съответната стандартна рамка на помпата по-долу:
|
Сериен модел |
Номинален дебит (Q) |
Обхват на главата (H) |
Точка за най-добра ефективност (Eta) |
Диапазон на мощността на двигателя (P2) |
Стандартна връзка |
|
Линия SSP-04 |
4 m3/h (17,6 GPM) |
15 m - 160 m |
68% |
0,75 kW - 5.5 kW |
DIN / ANSI фланец / Victaulic |
|
Линия SSP-10 |
10 m3/h (44 GPM) |
20 m - 170 m |
72% |
1,5 kW - 11 kW |
DIN / ANSI фланец / Victaulic |
|
Линия SSP-32 |
32 m3/h (140,8 GPM) |
18 m - 180 m |
76% |
3,0 kW - 30 kW |
DIN / ANSI фланец |
|
Линия SSP-64 |
64 m3/h (281.6 GPM) |
12 m - 150 m |
78% |
5,5 kW - 45 kW |
ASME B16.5 / DIN EN 1092-1 |
|
Линия SSP-120 |
120 m3/h (528 GPM) |
10 m - 140 m |
81% |
11 kW - 75 kW |
ASME B16.5 / DIN EN 1092-1 |
Архитектура на компоненти и металургични спецификации
Монтаж на работно колело и дифузьор:Прецизно-щамповани и лазерно{1}}заварени хидравлични компоненти от AISI 304/316L. Каналите са проектирани с помощта на.
Моделиране на изчислителната флуидна динамика (CFD) за намаляване на загубите от турбулентност и минимизиране на NPSHr (изисква се нетна положителна смукателна глава).
Архитектура на уплътнението на вала:Механично уплътнение тип -балансиран патрон (стандарт силициев карбид/въглерод/FKM; силициев карбид/силициев карбид по избор). Дизайнът на патрона позволява смяна на уплътнението без премахване на рамката на двигателя при модели 5,5 kW и по-високи.
Линия на вала и лагери:Много{0}}осни CNC шлифовани валове от неръждаема стомана, поддържащи общото отклонение на индикатора (TIR) в рамките на 0,02 mm. Лагери, оценени за L10h експлоатационен живот над 50 000 работни часа при номинални хидравлични натоварвания.
Стандарти за контрол и проверка на качеството на производството
|
Производствена фаза |
Протокол за инспекция и толерантност |
Документ за съответствие/верификация |
|
Металургични източници |
Chemical spectrometry & pitting resistance equivalent number (PREN >= 25 за 316L). |
EN 10204 3.1 Сертификат за изпитване на фреза (MTC) |
|
Динамично балансиране |
Работни колела, балансирани спрямо границите на баланс ISO 1940 клас G2.5 при максимални работни обороти в минута. |
Електронен дневник на динамичния баланс |
|
Заваряване и монтаж |
Автоматизирани лазерни-заварени шевове, проверени чрез тестване с проникващо багрило (PT). |
NDT Сертификат за не-разрушителен тест |
|
Точност на обработка |
Допустимите отклонения на биенето на вала и леглото на лагера са проверени чрез CMM. |
Протокол за проверка на размерите |
|
Хидравлична производителност |
Хидростатично изпитване на корпуса при 1,5x проектно налягане (3,75 MPa изпитване). Валидиране на кривата на потока, напора и мощността по ISO 9906 степен 2B. |
Доклад за фабрично приемане (FAT) и лист за хидротест |
Системна интеграция и сценарии за приложения
Плъзгачи за{0}}усилване на търговския натиск:Паралелни много{0}}помпени инсталации, оборудвани със задвижвания с променлива честота (VFD) за общинско и високо{1}}разпределение на битова вода.
Системи за обратна осмоза (RO) и ултрафилтрация (UF):Обслужване на-захранваща помпа с високо налягане за промишлени пречиствателни съоръжения за вода, изискващи непрекъсната химическа устойчивост срещу разтворени твърди вещества.
ОВК и промишлени охлаждащи контури:Затворен{0}}охлаждащ и кондензаторен пренос на вода, работещ при непрекъснати работни цикли в производствени съоръжения и центрове за данни.
Линии за храни, напитки и леки продукти:Системи за измиване, захранващи линии за-почистване на-място (CIP) и не-санитарен воден транспорт.
Проследимост на доставчиците, идентификационни данни и логистика
Проследимост на компонентите:Всеки помпен модул разполага с постоянна лазерно-гравирана табелка от неръждаема стомана, съдържаща сериен код, свързан с топлинните числа на суровината, балансови отчети и дневници на изпитвателния стенд.
Производствени стандарти:Произведено в сертифицирано по ISO 9001:2015 и ISO 14001:2015 съоръжение. Съответства на CE директива за машини 2006/42/EC. Избраните модели отговарят на изискванията на NSF/ANSI 61 за компонентите на питейната вода.
Опаковка за износ:Затворен в подсилени топлинно-обработени дървени щайги, отговарящи на стандартите ISPM-15, влаго-запечатан с паро-защитна облицовка от инхибитор на корозия (VCI).
Често задавани въпроси
В: Каква е стандартната степен на материал за течния край на помпата и може ли да работи с леко корозивни течности?
О: Стандартните компоненти за течен край (работни колела, дифузори и външен корпус) са произведени от неръждаема стомана AISI 304. За среда, включваща хлорирана вода, солена вода или леко излагане на химикали, опциите AISI 316L или дуплексна неръждаема стомана (2205) са напълно налични. Докладите за тестване на материалите (MTC), отговарящи на EN 10204 3.1, се предоставят с всяка пратка.
Въпрос: Как проверявате хидравличната производителност на всяка помпа преди изпращане?
О: Всяка помпа се подлага на рутинно изпитване на производителността на компютъризиран стенд за изпитване със затворен-контур в съответствие със стандартите ISO 9906 клас 2B. Измерваме дебит, общ напор, мощност на вала и ефективност. Сертифицирани индивидуални тестови криви могат да бъдат доставени при поискване.
Въпрос: Какви опции са налични за механични уплътнения при висока-температура или абразивни приложения?
О: Стандартната конфигурация използва механично уплътнение от въглерод/силициев карбид/FKM с мощност до 120 градуса. За абразивни течности или агресивни химически среди ние предлагаме повърхности за тежки-натоварвания, включително волфрамов карбид/волфрамов карбид и специализирани опции за еластомер като EPDM или FFKM.
В: Взаимозаменяеми ли са монтажните размери на двигателя със стандартните IEC или NEMA рамки?
A: Да. Нашите помпи са проектирани със стандартни IEC рамкови интерфейси (или NEMA C-лицеви опции при поискване), позволяващи директно свързване със стандартни крачни-монтирани или фланцови двигатели, без да се изискват персонализирани адаптерни плочи.
Въпрос: Какъв е вашият стандартен срок за доставка за стандартни модели спрямо персонализирани-спецификации?
О: Стандартните каталожни модели на помпи (с обичайни диапазони на дебит и напор) обикновено се доставят в рамките на 2 до 3 седмици. Персонализираните конфигурации, включващи специализирана металургия, не-стандартни напрежения или интегрирани VFD контролни панели обикновено изискват 4 до 6 седмици в зависимост от инженерния преглед.
Въпрос: Каква документация е включена в стандартния експортен пакет?
О: Всяка поръчка включва ръководство за инсталиране, експлоатация и поддръжка (IOM), пакет с чертежи с размери, доклад от изпитване по ISO 9906 и EN 10204 3.1 сертификати за материали. Допълнителна документация като доклади за сеизмични изчисления или-инспекция от трета страна (TPI) от BV, SGS или TUV може да бъде организирана преди изпращането.
Готови ли сте да посочите или поискате персонализирана оферта?
Нашият инженерен екип осигурява отзивчива техническа поддръжка, персонализирано хидравлично оразмеряване и помощ за интегриране на OEM.
Контролен списък с искане за оферта (RFQ).
За да ускорите вашата оферта и да осигурите прецизно техническо съответствие, моля, включете следните параметри във вашето запитване:
Хидравлична работна точка:Необходим дебит (Q) и общ динамичен напор (H).
Характеристики на течността:Температура, ниво на pH и химичен състав (ако е различна от чиста вода).
Металургични предпочитания:AISI 304, AISI 316L или дуплекс 2205.
Електрически спецификации:Напрежение, честота и фаза на двигателя (напр. 460V/60Hz/3-фазно или 400V/50Hz/3-фазно).
Изисквания за сертифициране:Стандартен фабричен тест, EN 10204 3.1 MTC или инспекция от-трета страна (TPI)
